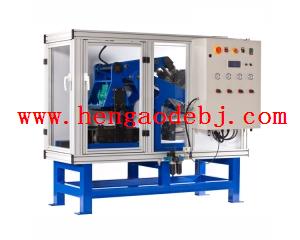

沥青混合料振动轮碾成型机/振动轮碾成型机/成型机  型号:JK-HYLN-5

沥青混合料振动轮碾成型机使用气动加载，适用于使用热拌沥青混合料并模拟现场情况制作沥青试件，试件可用于做车辙试验，锯成梁形试样用于弯曲试验，切成柱体或取芯后可用于间接拉伸和残余应变试验。
   JK-HYLN-5型沥青混合料振动轮碾成型机可做欧标或国标要求规格沥青车辙试样。
    本机经交通部公路工程检测仪器计量检定站校验，试验数据与同类原装进口设备一致。性能稳定，工作可靠。

主要特性

●采用日本三菱PLC作为控制系统的核心，安全，可靠，稳定。本系统具有完善的自我保护功能，具备在复杂工况环境下长期工作的能力。
●选用日本三菱触摸屏作为人机对话窗口，操作界面清晰可视性好，采用中英文双重界面。设定操作参数简单。实时显示工作过程数据。
●采用日本松下变频器可在0～50 Hz任意改变振动频率。
●扇形钢滚轮。
●最大压实载荷55KN，等效于现场最大静态碾压滚轮。
●可按预先设定的高度或密度一次性自动成型试样。
●PLC允许通过触摸屏设置每种压力下的碾压次数，工作过程是按照P1、P2、P3、P4顺序进行的。P1最小设置次数是2，然后才可以通过P2、P3、P4增加压力。
●通过4个调压阀旋钮，操作者可以调整和设定压实载荷水平。
●振动碾压，可调频率，仿真现场振动钢轮碾压。
●安全防护门。打开三个防护门中的任意一个防护门，设备断气、断电，保护操作者安全，防止误动作。
●试件可做车辙试验，钻芯后可做间接拉伸测试试样或切成小梁疲劳测试试样。
●方便的模具插入和取出。

主要技术参数

总功率：1000W
电源：220V 50/60HZ
最大轮碾载荷：55KN
碾压行程：±150mm
碾压速度：可调，最大每分钟10次
试件板厚：40～120mm（可调）
振动频率：0～50Hz （可调）
压缩空气：0.6～0.8MPa，700升/分
轮碾成型机模具尺寸：300×300，300×400，305×300，305×400（可选） 适合于国标及欧标车辙仪使用。
机器外形尺寸：1780×950×1550 mm
机器重量：约750Kg
