云母双色水位计/双色水位计
产品型号：B49H-10/2-Y600
|
| 产品概述: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

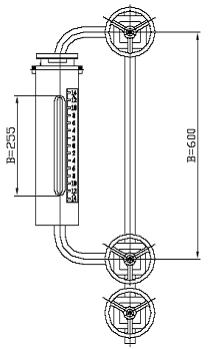

云母双色水位计/双色水位计 型号:D49H-10/2-Y600 工作原理：本系列双色水位计通过汽、水阀门与汽包汽侧、水侧相连接，形成连通体，利用连通器的原理使水位计的水位与汽包水位一致。当然,锅炉正常运行后,由于由于锅炉汽包内与现场水位计内的温度不同，会造成锅炉汽包内外饱和蒸汽水的比重的不同，因此水位计显示水位与实际锅炉汽包运行的水位存在一定的差值。 双色显示原理：由光源发出的光分别射向表体的观测窗，在表体的汽相部分，红光射向正前方，而绿光斜射到壁上被吸收；与此同时在液相部分，由于水的折射使得绿光射向正前方，红光斜射到壁上被吸收。因此在正前方观察将获得汽红、水绿；汽满全红、水满全绿的显示效果。 主要技术参数 监视方式：就地正前方目视或彩色工业电视远程监视 ； 安装中心距与可视长度见下表，或根据用户要求设计：
工作温度：饱和蒸汽水温度； 公称压力、工作压力及水位计零位位置，见下表，或根据用户要求设计(参见4.2)：
接口方式：焊接φ28×4mm、φ28×5mm或法兰连接，亦可根据用户要求设计 光 源：特制LED冷光源,30瓦特，亮度分级可调；电源：～220VAC。输出：双组～5VAC。 水位颜色：汽红、水绿双色显示： |
|
