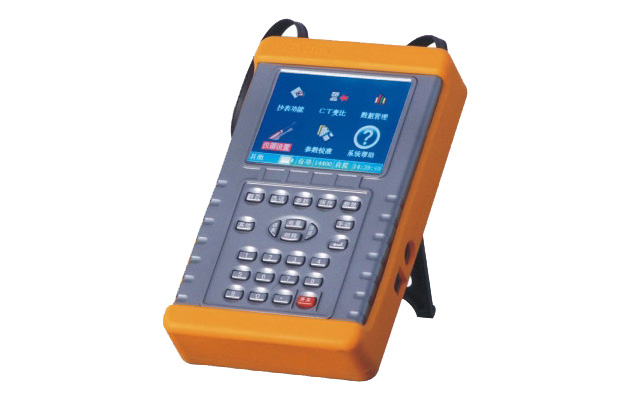

单相电能表现场校验仪

产品型号：GSZ-HT9701

产品概述:

单相电能表现场校验仪型号；GSZ-HT9701

一、产品概述

GSZ-HT9701单相电能表现场校验仪是我公司针对电力市场最新推出的现场测试产品，具有以下特点：
        1、技术领先：采用3.9〞彩色全透液晶屏，中文菜单提示操作，以及ARM和16位A/D芯片。
        2、操作方便：可现场手持、悬挂、支撑、卡入多种方式操作，所有功能键直列面板，可实现功能一键切换。
        3、安全性：电压接线配防护套，全塑封鳄鱼夹，无金属裸露，测试安全。
        4、低功耗：内置锂电池供电或外部直流电源供电，整机功耗﹤5VA。
       5、便携性：体积小（197 mm×117 mm×45mm）；重量轻（主机<400g）。

二、功能特点

        1、校验功能：现场校验电子式或感应式单相电能表。
        2、走字试验功能：现场进行电能表走字试验。
        3、谐波分析功能：可图示进行49次谐波分析。
        4、波形显示、失真度测量功能：可分别显示电压、电流波形，测量电压、电流失真度。
        5、存储及通讯功能：内置大容量FLASH，可存储1000块现场测试数据，可与计算机双向通讯，
        6、并通过自带RS-232端口升级软件。
        7、CT变比测试功能、抄表功能。

三、技术指标

        1、电压、电流、功率、电能测试准确度：0.05级（0.1，0.2，0.3）。
        2、电压量程：30～265V
        3、电流量程：20A（直接输入）
        4、钳表输入：5A 20A 50A 100A 500A 1000A（可选）
        5、频率范围：45.000～65.000Hz
        6、相位测量范围：0°～359.99°
        7、电能脉冲常数：C=3600、900      FH=10000×FL

菜单	测量	量程	准确度	分辨率
电压/ 电流/ 功率/ 电能	电压电流功率（有功）电能（无功）电能（有功）电能（有功）电流	30～265V （互感器输入） 1～20A 1～20A 1～20A 1～20A （钳表输入） 1～20A 1～20A	0.1% 0.1% 0.1% 0.5% 0.1% 0.2% 0.2%	5位
谐波	电压电流	2～49次谐波 2～49次谐波	±3% ±3%	0.01%
示波	交流、峰值、峰峰值、占空比、相位	采样速率：3.2KHz（带幅度缩放功能）		0.01%
相位/ 频率	相位频率	0～359.99° 45Hz～65Hz	0.1° 0.01Hz	5位 5位
