当前位置:首页 > 产品展示 > 专用仪器仪表类

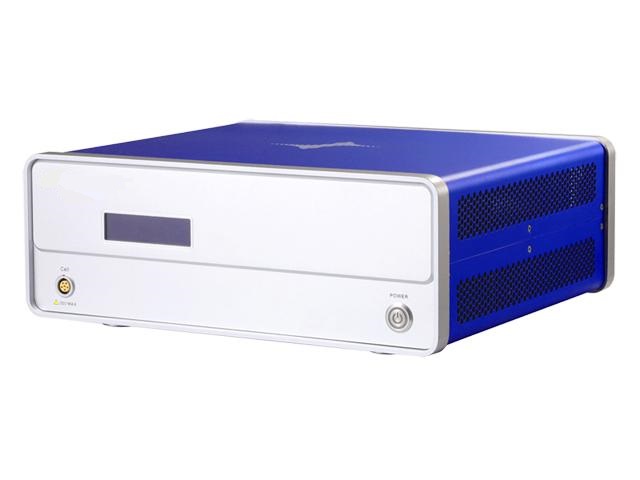

电化学工作站/工作站

产品型号：WHS-CS310m

产品概述:

电化学工作站/工作站型号：WHS-CS310

技术参数
1、硬件参数指标
恒电位仪电位控制范围：±10V
电流控制范围：±2.0A
电位控制精度：0.1%×满量程读数±1mV
电流控制精度：0.1%×满量程读数
电位分辨率：10uV(>100Hz), 2uV(<10Hz)
电流分辨率：10pA
电位上升时间：<1uS(<10mA),<10uS(<2A)
辅助数据采集24位@100Hz,20bit@1KHz

参比电极输入阻抗：¹⁰¹²欧姆||20pF
电流量程： 2A～200nA, 共8档
槽压：21V
CV 和LSV扫描速度：0.01mV～10000V/s
CA和CC脉冲宽度：0.0001～1000s
电位扫描时电位增量：0.1mV@1V/mS
SWV频率：0.001～100KHz
DPV和NPV脉冲宽度：0.0001～1000s
AD数据采集：16位@1MHz,20bit @1kHz
CV的最小电位增量：0.075mV
电位和电流测量低通滤波器
电流与电位量程：自动设置
接口通讯模式：USB2.0
2、电化学阻抗测量指标
信号发生器
频率响应：10uHz~100kHz
交流信号幅值：0mV~2500mV
直流偏压：-10~+10V
DDS输出阻抗：50欧姆
波形：正弦波，三角波，方波
正弦波失真：<1%
扫描方式：对数/线性，增加/下降
最大负载电容：1nF；最大负载电感：10uH
信号分析器
积分时间：最小值：10mS 或者一个循环的最长时间
最大值：¹⁰⁶个循环或者¹⁰⁵S
测量时间延迟：0~105秒
直流偏置补偿
电位自动补偿范围：-10V~+10V
电流补偿范围：-1A~+1A
带宽调整(Bandwidth)：自动或手动设置，共8级可调
开路电位-时间曲线（OCPT)
恒电位法（计时电流法, CA）
恒电流法（计时电位法, CP）
多电位阶跃（VSTEP）
多电流阶跃（ISTEP）
动电位扫描（极化曲线）
线性极化（LPR）
钝化回扫曲线（按击穿电流回扫）
动电流扫描
任意恒电位方波
任意恒电流方波
恒电流仪（CS300）
循环伏安法（CV）
电化学阻抗(频率扫描)
电化学阻抗(单频时间扫描)
电化学噪声测量
电偶腐蚀测量
氢渗透监测
腐蚀速率计算

主要特点
1)输出电流，槽压高，可用于高阻（涂料）体系的电化学测量
2)具有较强的腐蚀电化学测量分析能力
3)交流阻抗测量具有频率扫描和时间扫描两种模式。

仪器介绍
CorrTestTM电化学工作站（电化学测试系统）是集电化学分析方法和电化学测试方法于一体的电化学通用仪器，能完成循环伏安、阶梯伏安、脉冲伏安、溶出伏安等电化学分析方法；还可以完成恒电流（位）极化、动电位（流）扫描、任意恒电流（位）方波，多恒电流（位）阶跃、电化学噪声（电偶电流）、电化学阻抗（EIS）等电化学测试等功能，还可以进行线性扫描循环伏安（CV）、阶梯波循环伏安（SCV）、方波循环伏安（SWV）、差分脉冲伏安（DPV）和常规脉冲伏安（NPV）以及差分常规脉冲伏安（DNPV）等电分析方法。测试系统控制与数据处理软件是基于Windows98/2000/XP操作系统的，用户界面遵守Windows软件的设计规则，容易安装和使用。系统软件为方便使用者提供了强大的功能，包括文件管理、全面的实验控制、灵活的图形显示、方便的图形放大和还原、多种数据处理功能、数据的存贮与打印等。系统软件具有良好的用户界面，命令行参数所用的电化学理论和方法都尽可能采用最为通用的电化学方面的术语，全中文菜单和界面，更方便地为教学和科研服务。
CorrTestTM电化学工作站拥有CS系列产品（CS120，CS150，CS300，CS330，CS310，CS350，CS360），可用于较大电流和较高槽压的电化学测量和应用，例如电池、电分析、腐蚀、电解、电镀等。仪器由数字信号发生器（DDS）、直接数据存储器（DMA）和恒电位仪/恒电流仪组成，电流/电位同步数据采集。仪器的电流输出范围为±2A，槽压为±21V。电压控制范围：±10V；电流控制范围：±2.0A；电流测量下限低于10pA。
CorrTestTM电化学工作站采用恒电流阶跃直接测量高阻体系介质电阻（如混凝土或涂层等介质电阻），可对溶液电阻进行实时或软件补偿；可对测试曲线进行数字平滑，能对极化曲线进行电化学参数解析，可计算极化电阻Rp值，Tafel斜率ba，bc值，交换电流密度icorr，腐蚀速率，还可计算统计噪声电阻Rn，并可将图形以矢量方式拷贝到Microsoft Word 97/2000文档中。CorrTestTM电化学工作站采用USB或RS232串行口与计算机通讯，设备安装简单，即插即用。
外形尺寸：36.5cm(宽)?30.5cm(深)?16cm(高) 仪器重量：6.5Kg
应用领域
1）研究电化学机理；物质的定性定量分析；
2）常规电化学测试，包括电合成、电镀和电池性能评价；
3）功能材料和能源材料的机理和制备研究；
4）缓蚀剂、水质稳定剂、涂层以及阴极保护效率快速评价以及氢渗测试等；
5）金属材料在导电性介质（包括水/混凝土等环境）中的腐蚀电化学测试。

系统配置
每套工作站包括：
1) 仪器主机一台；
2) 白金电极、参比电极、工作电极及专用电解池各一支（套）；
3) 模拟电解池一个；
4) USB数据线一条；
5) 噪声测量专用电缆线一条；
6) CorrTestTM测试与分析软件CD一张。

功能方法		CS150M	CS300M	CS310M	CS350M
稳态极化	开路电位测量（OCP）	l	l	l	l
	恒电位极化（i-t曲线）	l	l	l	l
	恒电流极化	l	l	l	l
	动电位扫描（TAFEL曲线）	l	l	l	l
	动电流扫描（DGP）	l	l	l	l
	电位扫描-阶跃	l	l	l	l
暂态极化	任意恒电位阶梯波	l	l	l	l
	任意恒电流阶梯波	l	l	l	l
	恒电位阶跃（VSTEP）	l	l	l	l
	恒电流阶跃（ISTEP）	l	l	l	l
计时分析	计时电位法（CP）	l	l	l	l
	计时电流法（CA）	l	l	l	l
	计时电量法（CC）	l	l	l	l
伏安分析	线性扫描伏安法（LSV）^#	l	l	l	l
	线性循环伏安法（CV）	l	l	l	l
	阶梯循环伏安法（SCV）^#		l		l
	方波伏安法（SWV）^#		l		l
	差分脉冲伏安法（DPV）^#		l		l
	常规脉冲伏安法（NPV）^#		l		l
	常规差分脉冲伏安法（DNPV）^#		l		l
	差分脉冲电流检测法（DPA）		l		l
	双差分脉冲电流检测法（DDPA）		l		l
	三脉冲电流检测法（TPA）		l		l
	积分脉冲电流检测法（IPAD）		l		l
	交流伏安法（ACV）^#		l		l
	二次谐波交流伏安（SHACV）		l		l
	傅里叶变换交流伏安（FTACV）		l		l
溶出伏安	电位溶出分析（PSA）		l		l
	线性扫描溶出伏安（LSSV）		l		l
	阶梯溶出伏安（SCSV）		l		l
	方波溶出伏安（SWSV）		l		l
	差分脉冲溶出伏安（DPSV）		l		l
	常规脉冲溶出伏安（NPSV）		l		l
	差分常规脉冲溶出伏安（DNPSV）		l		l
交流阻抗	电化学阻抗（EIS）～频率扫描			l	l
	电化学阻抗（EIS）～时间扫描			l	l
	电化学阻抗（EIS）～电位扫描			l	l
	恒电流阻抗测试			l	l
电池测试	电池充放电测试	l	l	l	l
	恒电流充放电（GCD）	l	l	l	l
	恒电位间歇滴定技术（PITT）	l	l	l	l
	恒电流间歇滴定技术（GITT）	l	l	l	l
双恒测量	氢扩散测试（HDT）	l	l	l	l
双恒测量	盘环电极测试	l	l	l	l
扩展测量	电化学噪声（EN）	l	l	l	l
	电偶腐蚀测量（ZRA）	l	l	l	l
	控制电位电解库伦法（BE）	l	l	l	l
	动电位再活化法（EPR）	l	l	l	l
	溶液电阻测量	l	l	l	l
	循环极化曲线（CPP）	l	l	l	l
