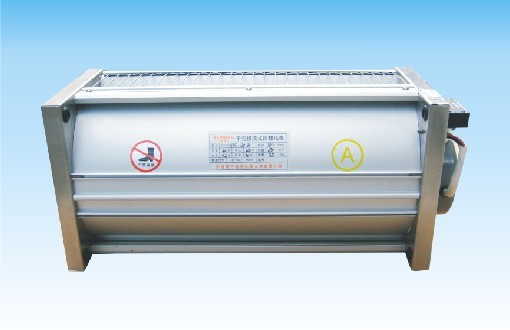

干式变压器用横流式冷却风机/变压器横流式冷却风机 型号： SD-GFDD-470-120

　本产品严格按JB/T8971－1999《干式变压器用横流式冷却风机》设计生产。电机定、转子铁芯采用优质冷轧硅钢片；低噪音轴承；叶轮采用铝合金表面电泳处理，再通过精细的动平衡调校；左右端板采用不锈钢板冲压成型，进风板、出风板和导风板采用铝合金型材搭扣组合；整个风机结构合理，造型美观，具有风量大、噪声小、温升低、寿命长、运行平稳、安装方便等特点。

工作原理：
      该系列冷却风机用于干式变压器时，风机置于变压器线圈下部两侧，将冷风直接吹进变压器的线圈高、低压冷却风道，散热效果明显，可保障变压器的正常运行并延长其使用寿命。（风机开、停及变压器的超温报警、超温跳闸等功能有温控装置提供）。

顶吹式干式变压器干变横流冷却风机：

外形尺寸和安装：

安装步骤：
1、 冷却风机一般安装在干式变压器下夹件旁边，将底下及外面的冷空气吹向干式变压器的线圈内，使干式变压器能充分冷却。安装时应根据冷却风机的出风角度（与水平夹角约为135°）及出风口位置，使风机的出风能最顺利地进入干式变压器的高低压线圈间的风道，从而使散热效果最佳。
2、 该冷却风机安装一般采用下底脚支撑式，这种安装方式是将底架做成一框架并固定在夹件或底脚上，然后将风机安装在框架上。为了减小风机的振动，安装时应在底脚下垫上橡胶块。
3、 为了不影响冷却风机的出风量，安装时其进风口（指外侧面）应与封闭的障碍物保持一定的距离（一般不小于10cm），使风机的进风顺畅，建议风机进风口附近的外壳应开有通风孔。
冷却风机使用条件：
1、 环境温度应75oC≥-40oC。
2、 通过冷却风机的工业气体不允许有强酸、强碱及各种溶液。
3、 不允许有沙尘等杂物掉入风机内，以免造成风机烧毁及扇叶断裂。
冷却风机的安装与维护：
1、 安装前应应首先检查是否因包装运输造成损坏、变形、如有损坏或变形应修复后安装使用。
2、 然后再检查各零件及螺丝是否有松动；叶片与风筒之间是否相碰或移位，若相碰或移位应进行调整后方可安装。
3、 冷却风机安装后应进行试机，待风机运行正常后再进行联机使用。
4、 风机长期置放重新使用时，应对风机进行检查试运行若无异常现象，方可联机使用。
5、 风机安装完毕后应将接线合密封，以防接线合渗漏造成短路烧毁电机。
搬运和存放：
1、 在搬运过程中，要注意轻拿轻放，按照包装箱的标志和要求搬运和放置，切勿倒置和立置。
2、 在搬运过程中应避免强烈冲击和剧烈震动，以防包装葙和产品破损。
3、 风机应存放于透风、干燥没有腐蚀性气体处，避免雨淋和阳光暴晒。
订货须知：
1、 订货时请根据使用要求和变压器的容量及结构形式，参照资料提供的产品型号选型，我公司也可根据您的使用规格进行定制。
