当前位置:首页 > 产品展示 > 电力产品类

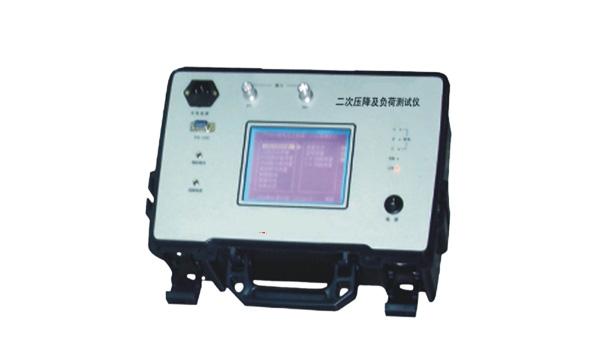

二次压降及负荷测试仪

产品型号：HT-WT-04

产品概述:

二次压降及负荷测试仪型号：HT-WT-04

电能计量主要由三个部分组成：互感器、电能表及联接其二者的电缆（即互感器的二次回路）。对电流互感器（CT）而言，由于其二次回路是串联在计量回路中的，电流是不会变的，而对电压互感器来说，由于其二次回路中阻抗的存在（如电缆本身、接线端子的触点、保险丝、空气开关等等），会损耗掉部分电压，致使PT二次的出口电压和电能表端的电压不一致，从而产生电能计量误差，导致电力部门的电量损失。

·功能特点

一、大屏幕带背光触摸式液晶显示，全中文菜单操作，全自动化测量。
二、储存250组计量点的测量数据。
三、微机通讯接口，可将各计量点数据成批地传输到微机内。
四、备有钳表接口，可测回路电流，测定PT的实际负载。
五、整机可用锂电池供电，一次充电后能连续工作12个小时以上。
六、零位误差自动扣除，电缆置于PT和CT及表计侧所测误差数据一样，无须担心长电缆所带来的误差。
体积小，重量轻，整机仅重4.5KG，便于携带。

·性能指标

测量范围
比差(f):0.000～±10.00%
角差(δ):0.0～±344分
压降(△U):0.000～14.14%
频率:50.00±0.5HZ
始端电压范围(UPT):57.7V±20%,100V±20%

准确度
比差：±(1%读数＋末尾2个字)％
角差：±(1%读数＋末尾2个字)
合成：±(1%读数＋末尾2个字)％
同相和正交的相位误差≤1%弧度
PT负载：1% 数字电压表：(1%读数＋末尾2个字)V
频率：±(1%读数＋末尾2个字)HZ

输入阻抗
PT值：≥50KΩ WH值：25/△μMΩ(μ的单位％)

其它指标
充电时间≤8小时放电时间≥12小时功耗≤2W
体积：长×宽×高＝30cm×25cm×14cm
