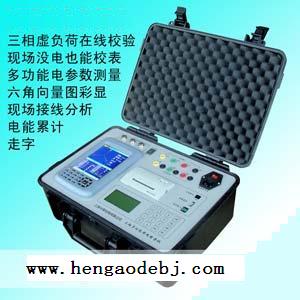

零负荷三相电能表现场校验仪(0.2级)      型号：ZY-MG6000Y型

（虚负荷）三相 电能表现场校验仪 是ＭＧ6000系列的特供产品，该产品专为电力供电公司计量中心外校及用电检查部门设计，独有的虚负荷在线 校验功能，方便营销外勤工作人员全天候工作。

（虚负荷） 三相电能表现场校验仪 也是目前国内市场上，同类型产品中体积最小、屏幕最大，全彩色汉字操作的唯一一款可在现场 无任何电流电压的情况下对电能表进行校验的产品。

（虚负荷） 三相电能表现场校验仪 适用于各级供电公司电能表现场误差校验，电能计量装置综合误差测量，互感器变比（角差/比差）测量；也适用于厂矿企业动力作业现场电参数测量，装表接电（错误接线判别），设备电能计量（电能累计或称功耗测量）；也可验算电能表常数（校核常数），判明断互感器极性；可进行电压质量不平衡计算，及三相电压及电流矢量和计算。非常适合电能计量、用电检查、电力稽查和继电保护接线检查、继电保护差动检测、启动试验等现场使用。

特点和功能

	整套设备由校验仪和功率源嵌合构成（表源合一），最大限度满足了用户一机多用的要求。
	校验仪界面采用5.7寸大屏幕彩色液晶显示器，汉字显示工作状态,色彩清晰、细腻、美观。
	功率源输出显示采用2.4寸蓝色液晶显示器，数据整齐直观，便于操作。
	校验仪可在现场不断电、不拆线的情况下，在线校验单相、三相电能表误差。也可输出稳定的电压、电流，即在无源状态下完成单相、三相电能表误差校验；
	仪器可测量三相系统中每相电压和总电压、每相电流、频率，每相有功功率和总有功功率、每相无功功率和总无功功率、每相视在功率和总视在功率、功率因数，每相之间的相位角度、相位关系和相序。
	仪器可显示三相三线系统、三相四线系统、单相系统的的六角向量图，每相电流、电压分色显示，可直观判断二次回路的接线状态，自动判别线路负载特性，并有中文提示错误接线位置。
	仪器具有脉冲走字功能、电能累计功能，方便现场计量无脉冲信号输出的电能计量仪表（如：多功能交流指示仪表、AEC、INT多功能电测量仪表），以及监测、计量各种大型用电设备的功率、电能等。
	仪器具有三相电压质量不平衡计算 功能，以及三相电压及电流矢量和计算功能，方便用电现场的电能质量分析。
	供电电源： 整套仪器即可由测量端直接供电，也可用校验仪内置锂电池单独供电。
	校验仪具有电源自动节电管理功能，可自动关机或转入休眠状态。
	仪器内置有时钟芯片，可准确记录、显示测量时间 ，方便测量数据按时间日期查询、调阅。
	仪器内置 中文帮助说明。现场可贮存200组测量数据。可通过仪器面板操作键查阅、浏览已保存的数据组及向量图。
	仪器配 有数据传输接口和上位机软件。可将测量数据成组传输给PC机，并形成《测试报告》供打印、存档。
	仪器可选配500A-1000A电流钳 ，方便低压电流互感器测量（显示角差，比差，判别极性）、低压电能计量装置综合误测量。
	仪器可选配便携式微型打印机 ，在现场直接将实测数据即时打印出来。
	仪器背景色泽可选， 标配深蓝（白色/黑色/蓝色/深蓝色）

技术指标

校验仪部分

1.电压量程：40-450V（*500V），分辨率：0.001V，精度：0.2级

2.电流量程：20mA-10A，分辨率：0.0001A，精度：0.2级

输入方式：钳形电流互感器转换输入。

还可选配:100A或500A或1000A或2000A电流钳，精度：0.5级

8.校验仪准确度：有功电能、有功功率0.2%，无功电能、无功功率0.5%

当选配大电流钳表时：有功电能、功率0.2%，无功电能、功率0.5%

12.电能常数：标准配置FL= 3600p/kWh

13.光电信号采集频率：200Hz

14.脉冲信号采集频率：200Hz

15.电压回路输入阻抗：>500kΩ

16.供电电源：内置直流锂电池3800mAh 7.2V

17.整机功耗：交流供电≤10VA

18.频率影响：信号在 45Hz ~ 65Hz 范围内 < ±0.04%

19.环境影响：环境温度在-10℃ ~ +40℃，相对湿度40%-95%无结露 ，
20.在此范围内< ±50ppm

21.外形重量：仪器主机200×126×48（mm）；重量：680g

电流钳表：160×50×22（标配）；重量：200g/把
