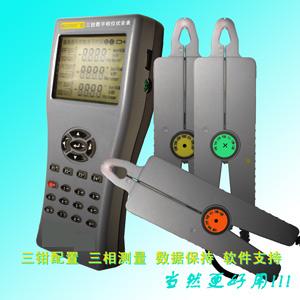

多功能三钳数字相位伏安表    型号：ZY-MG3000+型

多功能三钳数字相位伏安表 是一款采用多通道信号同步测量技术及大屏幕点阵液晶显示器件，可同时测量并显示单相、三相系统电压、电流、频率、相位、有功功率、无功功率、视在功率、功率因数以及电流与电流之间、电流与电压之间、电压与电压之间各种相位关系的多功能测量仪器；仪器配有PC机软件，可将所检测数据成组上传至计算机进行向量图和数据报表的打印。

多功能三钳数字相位伏安表 也是一款小巧、轻便，适用于电力供电部门计费系统检查错误接线，电力检修部门检查继电保护系统二次接线状况。仪器也广泛适用于电能计量、用电检查、电力稽查、装表接电和继电保护、差动检测、启动试验等部门。也是各地电力部门职工技能培训、考核、比武的必备仪器之一。

功能简介

1. 仪器采用65×50液晶显示屏，高背光显示，直观、清晰。

2. 仪器电流幅相特性平坦,可在5mA-10.OA范围内准确测量相位；

3. 仪器自动检测量程，无须换档，直接功能键操作，并显示电压（U）、电流（I）真有效值、显示电压与电压（U-U）、电压与电流（U-I）、电流与电流（I-I）的各种相位关系，实时测量有功功率（P）、无功功率（Q）、频率（F）及功率因数（PF），中文显示正反相序。

4. 仪器可自动判别电能表接线错误，并按组号标识，配合说明书可方便查找电能表接线错误位置。

5. 仪器内置充电锂电池供电，可连续工作18小时，即使在开启背光灯时也可连续工作8小时，无需外接电源，具欠电指示。

6. 仪器标配尖嘴型钳形电流互感器,钳头尖,测量精度高,抗干扰能力强,在排线密集的场合使用尤其方便。

7. 仪器内置万年时钟芯片，可准确记录检测时间，方便测量数据的查询。

8. 仪器内置存储器，能保存200组测量数据，可通过面板上的直接功能键查阅已保存的数据组。

9. 配数据通讯接口，可将仪表测量数据成组上传至 PC 机，形成向量图及数据报告打印存档。

10. 仪器使用简单、操作方便非常适用于各电力院校做为接线判别培训工具及教学仪器使用。

11. 超小流线型结构，防脱落腕带设计，手持式，体积小，重量轻。

12. 可选配VMP01型微型打印机可进行现场实测数据的打印功能。

技术指标

	电压量限：0～50OV，标配：士(0.5%读数+2)，分辨率：0.01V
	电流量限：5mA～10A，标配：士(０.5%读数+2)，分辨率：0.1mA
	相位量限：O～360º，分辨率:0.1º　准确度：士1.0°
	电压、电流、有功、无功率测量准确度：0.5级
	供电电源：内置锂电池(1600mAh/3.7V)供电(配专用适配器)
	频率影响：信号在 45Hz ～ 65Hz 范围内 < ±0.04%
	温度影响：在-10℃～+40℃ 范围内< ±50ppm
	外形尺寸和重量： 主机：186x85x41（mm） 重量：260g 钳表：142x42x18（mm） 重量：180g/只
