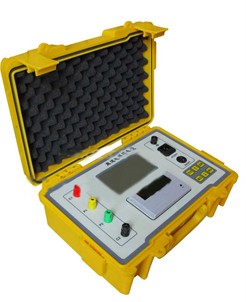

直流电阻快速测试仪/直流电阻仪
 |
直流电阻快速测试仪/直流电阻仪
产品型号：HH-ETZZ-5A（5A）
|
| 产品概述: |
|
直流电阻快速测试仪/直流电阻仪 型号：HH-ETZZ-5A（5A） 测量变压器绕组的直流电阻是一个很重要的试验项目，在《电力设备试验规程》中，其次序排在变压器试验项目的第二位，《规程》规定在变压器交接、大修、小修、变更分接头位置、故障检查及预试等，必须测量变压器绕组的直流电阻，其目的是：
①检查绕组内部导线和引线的焊接质量；
②检查分接开关各个位置接触是否良好；
③检查绕组或引出线有无折断处；
④检查并联支路的正确性，是否存在由几条并联导线绕成的绕组发生一处或几处断线的情况；
⑤检查层、匝间有无短路的现象。
本仪器界面设计采用微机控制,大屏幕背光汉字液晶屏显示,操作简便、显示清晰人机交互界面友好，测量过程及仪器工作状态提示明确充分，不需操作人员记忆过多的规程；采用电流源线性补偿技术,测试稳定、测量精度高、速度快，提高了测量效率，减轻了操作人员的工作强度。技术上采用“四端”测量,消除引线电阻与接触引起的测量误差。有过压防护功能,能防反电动势冲击。面板式打印机可快速打印测量结果(选用)。体积小、重量轻、携带方便。
本仪器适用于各类电力变压器、互感器绕组等感性低阻值电阻的测量与分析。
二 .技术指标:
2.1 主要技术指标:
l 测量范围: 0～2000Ω。(共六档)
l 测试电流:5A(20mΩ～2Ω); 0.5A(20Ω); 0.05A(200Ω); 0.005A(2000Ω) 。
l 分辨率: 1μΩ(20mΩ档); 10μΩ(200mΩ档); 0.1mΩ(2Ω档); 1mΩ(20Ω档); 10mΩ(200Ω档); 0.1Ω(2000Ω档) 。
l 准确度: 1mΩ～2000Ω ( ±0.2 % RDG +2 d )
2.2 其它:
l 整机功耗:≤100W
l 工作温度与湿度: 0℃～40℃; ≤ 85 % RH
l 耐压: AC1.5kV 50HZ 1min
l 工作电源: AC220V 50 HZ (±10 %)
l 尺寸:350mm(L)× 260mm(W)× 140mm(D)
l 重量: 约3kg
|
|
