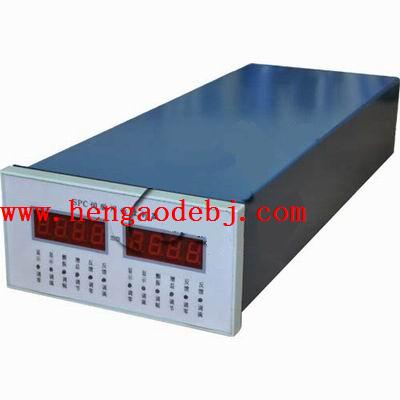

阀位控制器/阀位控制仪　型号：NDZ-SPC

NDZ-SPC(原型号NDZ-SFW)阀位控制器是专应用于我公司DEH系统中油动机阀位闭环控制设计的部件，阀位控制器具有两个独立的通道。每个通道接收到给定信号（控制器的输出），发出一个驱动信号送到执行机构，执行机构通过LVDT（线性变量微分传感器）产生一个阀门位置反馈信号至相应的通道。在控制器内，给定信号和反馈信号叠加并放大，对不变的给定信号，执行机构输出位置不变，反馈信号也保持不变。当给定信号改变时，执行机构的输出位置改变导致阀位的变化。阀位的变化改变LVDT测出的反馈信号，直到阀位的反馈信号达到给定信号要求的新位置。阀位控制器内部有PI调节，可以达到较高控制精度，开机调试时阀位控制器可以对执行机构油动机位置进行显示及反馈的零度、满度标定，同时并输出阀位的电流信号至其他系统用于显示等，通过调节颤振电流以提高系统灵敏度，电流偏置可以对油动机的错油门零位进行偏置调整，辅助机械找中，同时保证阀位控制器失电时执行机构关闭，以保护汽机。
  在用于只有一套执行机构的DEH系统中，只需使用其一个通道。

二、主要技术指标
1.精度：±0.5%
2.给定精度：小于满量程的±0.5%
3.给定范围：量程0～100%范围内任意给定
4.伺服输出：±250Ma
5.工作环境：0～50℃  相对湿度≤85%
6.电源电压：220VAC±10%  50HZ±1
7.功耗：≤20W
8.外形及开孔尺寸：
9.外形尺寸：160×80×360 mm
10.开孔尺寸：152×76 mm
