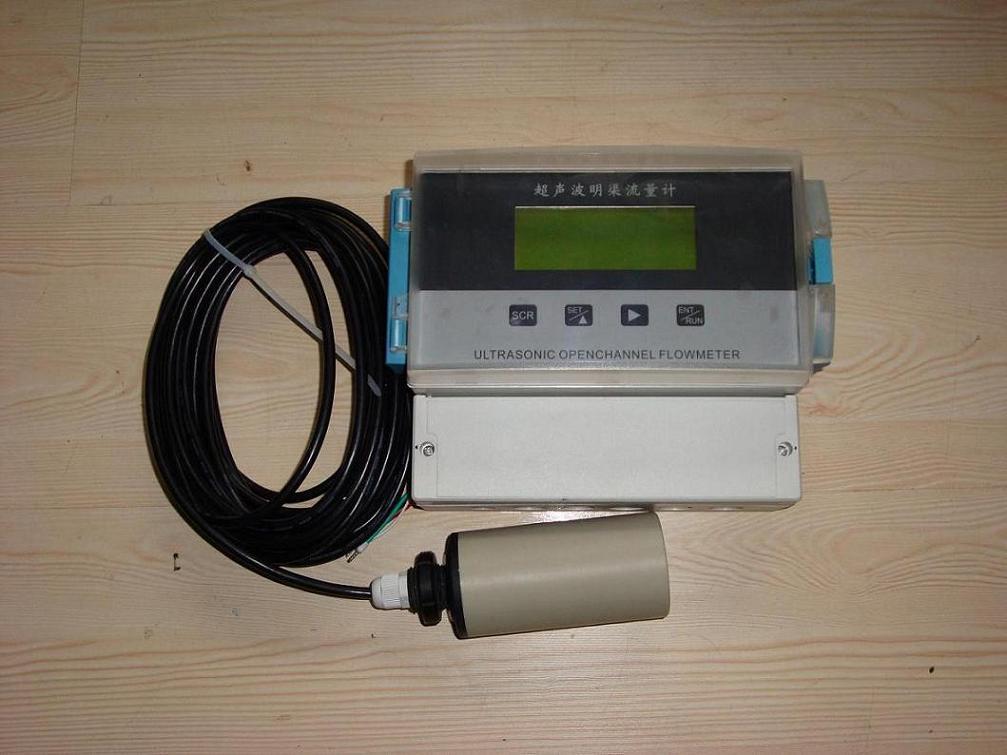

智能明渠流量计/便携式明渠流量计 型号：HY-LMZ

超声波明渠流量计与各种国家标准堰或槽配套，主要适用于具有自由流条件的河道，灌渠、工厂、城市污水排水沟及非满管管道内流量的测量。仪器工作时，传感器不与被测流体接触，避免了渠道内污水的沾污和腐蚀。用于测量污水流量，可以比其它形式的仪表，具有更高的可靠性。

HY-LMZ型智能明渠流量计是根据特定形状的流道，保证一定液位高度得出流量。其传感器安装在污水的上方，通过单片机处理，测量出液位高度,再根据流量计算法公式Q=Chan (c,no为设定参数)即可得到液体流量。选用巴歇尔槽、距形槽或三角槽作为特定流道，测量精度高，安装方便。

仪表特点
*  采用数字化信号处理技术，适合恶劣环境的应用。
*  先进的信号环境显示（示波器技术），调试、安装方便容易。
*  高速可靠的单片机处理，快速稳定。
*  多重数据滤波技术，测量稳定可靠。
*  16位高精度D/A输出，提高了4-20mA输出的精度。
*  配有485接口，可以接计算机或其它数据采集器。
技术参数
1.  流量范围：0升/秒～10米3/秒 （由配用的量水堰槽的种类、规格确定）
2.  累计流量：12位十进制数，累满后自动回零
3.  流量精度：1％
4.  测距范围：3米
5.  测距精度：0.25％
6.  液位分辩：1毫米
7.  环境温度：-20～55℃
8.  防护等级：仪表显示部分：IP65；探头部分：IP65
9.  供电电源：交流供电 220V±10％  6W
10. 数据存储：存储记录小时流量128条，日流量64条，月流量32条，年流量4条，断电记录64条。存储器循环使用，存满时覆盖最早的记录
12. 信号输出：4～20mA电流输出，RS485，继电器输出
外部负载电阻：0～500Ω

工作原理
仪表控制探头发射和接收超声波。按下图的过程转为液位（单位：米）。再通过查水位-流量表，把液位转成流量（单位可以是：升/秒，或立方米/小时）。
 水位-流量表是存储在仪表里的一组数据。通过仪表上的按键可以向仪表的存储器中输入。本仪表的水位-流量表是按相等的液位间隔存储的。仪表允许设置最多50个点的液位及对应的流量数据。一般设置30个点便能满足应用要求。一些常用的液位-流量表已预先设置在仪表内。使用时通过参数表选择对应的堰槽种类就可以得到相应的水位-流量表。仪表内没有的水位-流量表，要把堰槽种类设为“自定义”，并逐点的设入水位-流量数据。
